藍牙技術作為一種短距離、低功耗的通信技術，近些年已經被廣泛使用在小型化的智能終端設備上。作為小型化智能終端設備的主要通信模塊之一，藍牙模塊的測試非常重要。德國羅德與施瓦茨公司（簡稱“R&S公司”）在藍牙測試領域持續地投入和研發，為藍牙的芯片制造商、終端設備生產廠商提供了從研發、認證到生產的完善的測試解決方案。
R&S公司的無線寬帶綜合測試儀CMW500/CMW270在手機及各類智能終端設備的測試工作中，已經得到市場的充分認可。CMW500是一個全方案的測試平臺，可以應對蜂窩及非蜂窩的各類射頻測試任務。CMW270作為非蜂窩測試平臺，專門開展非蜂窩射頻測試，幫助用戶完成非蜂窩的測試工作。
面對藍牙技術測試日益增長的需求，上述兩款儀表在藍牙測試解決方案上是非常完善的。在下面的介紹中，以CMW作為兩款儀表的統稱。針對產線和研發領域的測試，單臺儀表的藍牙測試功能已經可以覆蓋藍牙技術80%的射頻測試用例。針對藍牙射頻測試規范的100%測試用例，CMW500和CMW270搭配羅德與施瓦茨公司的模擬信號源SGS100A及自動化測試軟件CMWrun，可以實現藍牙射頻測試的預認證測試。
1.CMW藍牙測試
CMW綜測儀是目前市面上使用最廣泛的移動終端射頻測試儀表。針對藍牙測試，CMW綜測儀可以測試藍牙技術的BR\EDR\LE射頻指標，并且提供所有藍牙規范定義的連接模式，包括測試模式以及直連測試模式，并且支持直連測試模式下的兩種連接方式，即HCI連接和雙線串口連接。

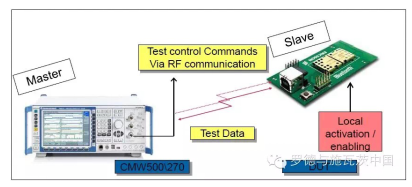

圖1 CMW BR\EDR 測試構建

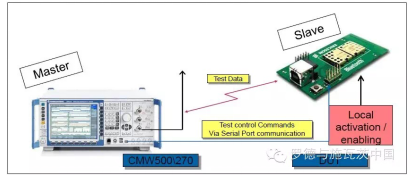

圖2 CMW LE測試構建
通過如圖1、圖2所示的測試拓撲構建，工程師可以完成對藍牙設備射頻指標的手動測試，基于CMW的Multievaluation功能，會使得藍牙的射頻測試工作效率成倍提升。
2、藍牙射頻測試預認證解決方案
在使用CMW綜測儀開展藍牙射頻測試的基礎上，搭配R&S公司的自動化測試軟件CMWrun和外加信號源SGS100A或者SMB100A或者SMF100A，可以完成藍牙測試規范中幾乎所有的射頻測試項目。

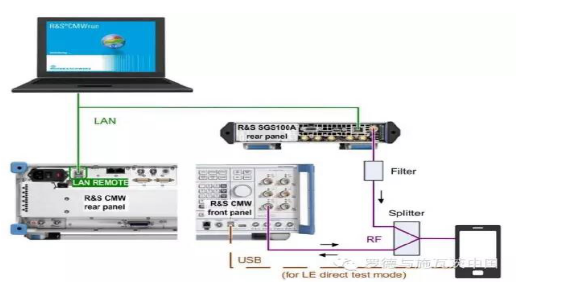

圖3 藍牙預認證測試構建
在上述測試構建中，CMW綜測儀負責和藍牙待測設備通過藍牙法規定義的測試模式或者直連測試模式開展連接工作，并且在整個測試過程中控制待測設備發送所需要的信號，并且CMW綜測儀會對藍牙法規所規定的各項測試指標進行測試。
SGS信號源是一款模擬信號源，在藍牙射頻測試項目BR\EDR的接收機測試，Blocking Performance的測試中，和LE的接收機測試，Blocking Performance的測試中，依照測試規范，需要在測試中加入高達12.75Ghz的干擾信號，所以在這個測試拓撲中，SGS信號源用于產生干擾信號。完成這兩個項目的測試。
CMWrun是R&S公司為客戶提供的一款自動化測試軟件，該軟件基于CMW的射頻測試功能開展，可以控制R&S相應的測試儀表。在藍牙預認證的測試中，CMWrun嚴格按照藍牙測試標準，配置儀表參數控制儀表，完成對藍牙待測設備的射頻測試，是實現全自動化的測試。
此外還需要一個射頻合路器將CMW綜測儀的信號同SGS信號源的信號合路輸入進藍牙待測設備，并且需要在SGS信號源輸出端加入陷波器，防止有寄生諧波干擾藍牙待測設備在2.4GHz工作頻段的正常工作。
針對藍牙測試功能，使用上述拓撲結構，CMWrun可以完成除了LE EOC環境以外的所有射頻測試項目，使得客戶在實驗室就可以搭建一套藍牙預認證測試系統。
藍牙射頻預認證測試系統，為藍牙設備的研發和生產廠商，提供了一套簡便并且快速的藍牙預認證測試解決方案，幫助藍牙設備的生產廠商快速搭建藍牙射頻預認證測試系統，更加高效的開展測試工作。
